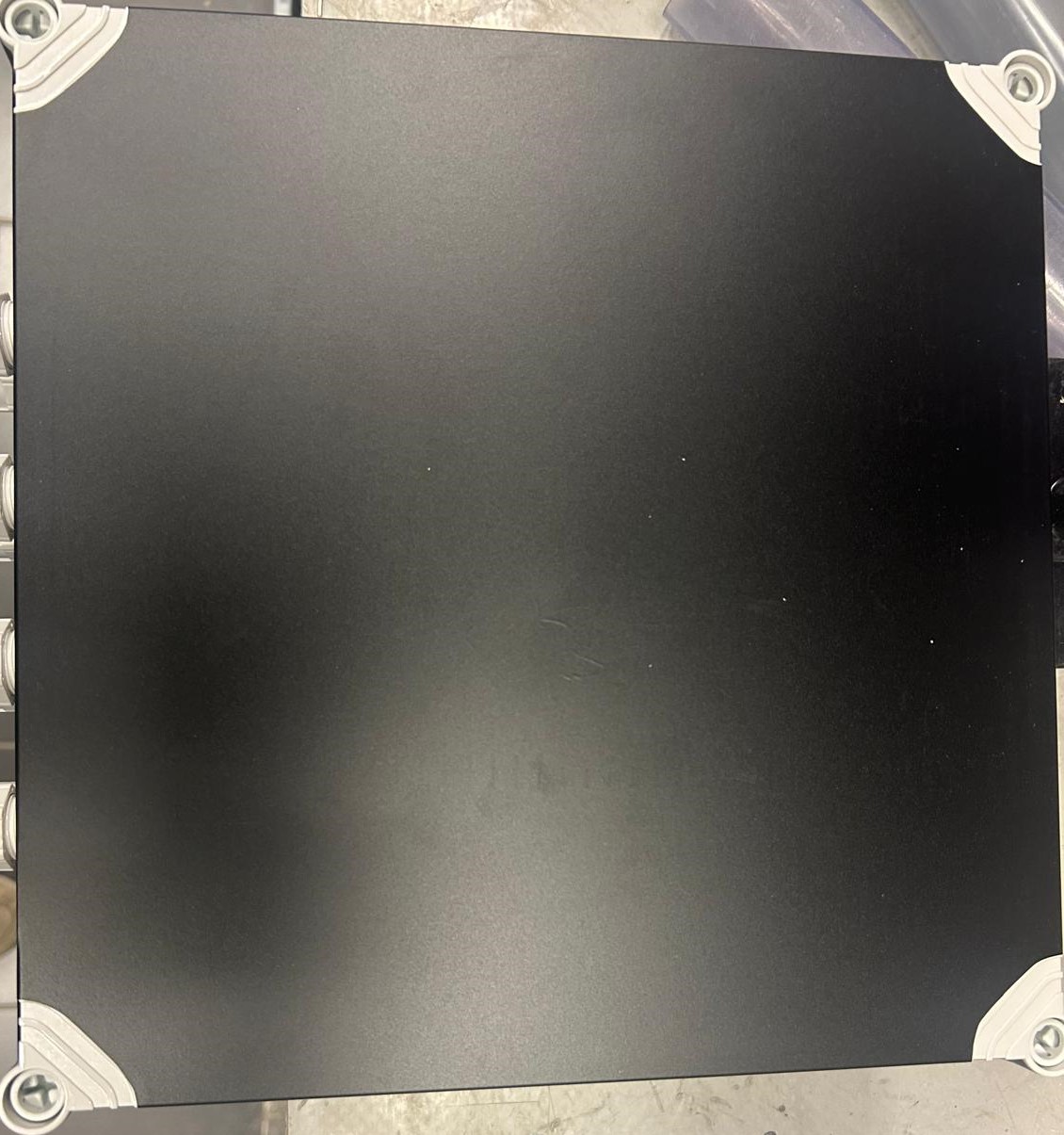

Afstellen van een Liderpool besturingskast (nieuwe type)

Programmeringsmodus

Deze modus laat je toe om de af te leggen afstand van de zwembadafdekking te programmeren door de stopposities (volledig open of volledig gesloten) in te stellen.

Belangrijk:

De programmering van de eindschakelaars moet met volledig zicht op het zwembad gebeuren.
Gebruik NOOIT de afstandsbediening of app om eindposities van de motor in te stellen.
De procedure moet worden uitgevoerd met de sleutelschakelaar of met de knoppen "OPEN" en "CLOSE" op de hoofdprintplaat van de besturingskast.

Stappenplan programmeren eindschakelaars:

1. Zet de “FORCED” DIP-schakelaar op “AAN”.

2. Gebruik de knoppen “OPEN” en “CLOSE” of de sleutelschakelaar om te controleren of de motor correct is aangesloten.
   ➤ Als de motor niet beweegt, is er een verbindingsprobleem.

3. Na controle: zet de “FORCED” schakelaar weer op “UIT”.
   ➤ Haal de stroom van de kast, wacht 10 seconden, en zet hem weer aan.

4. Begin met het instellen van de open-positie:

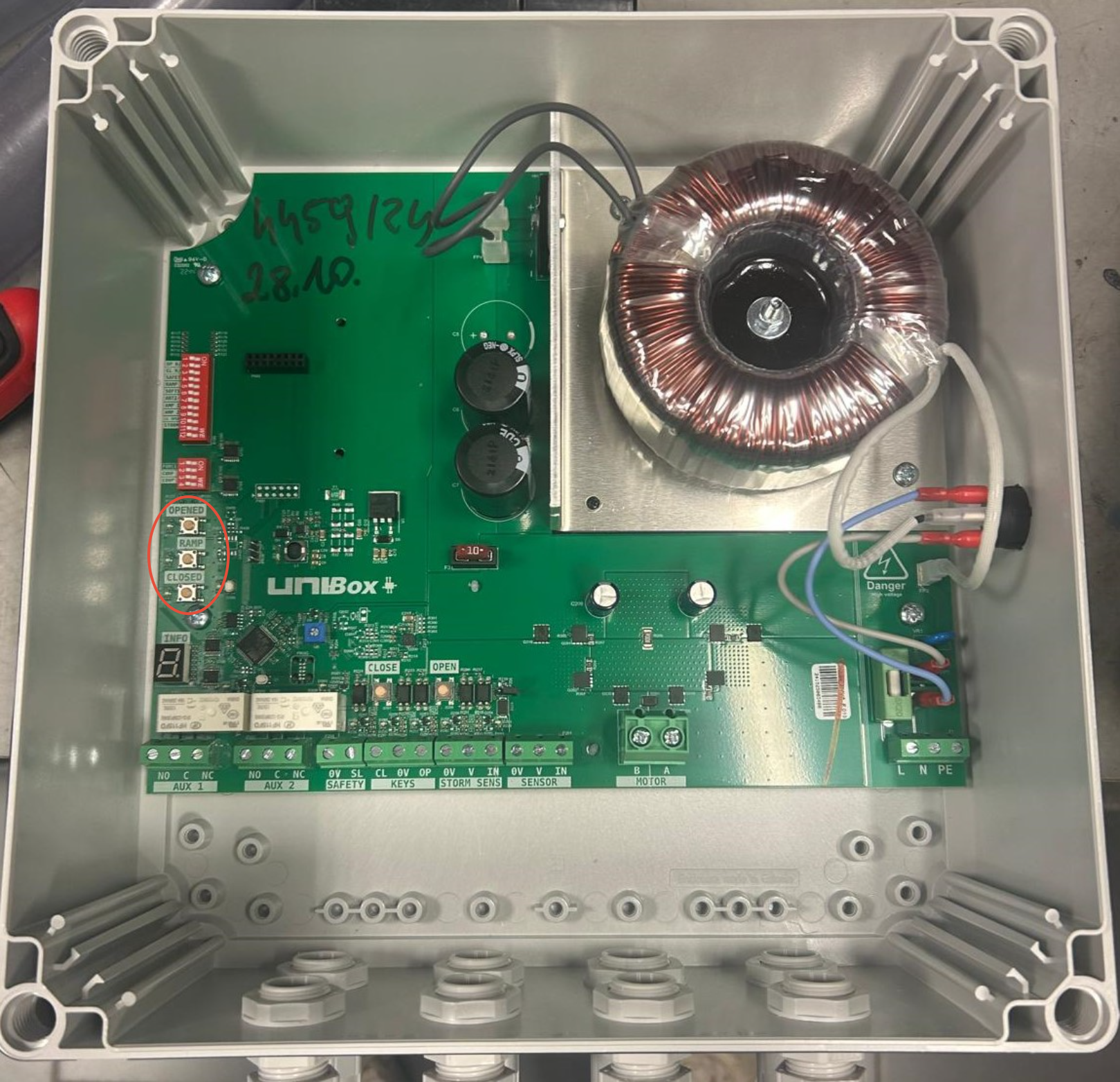

   • Druk op de knop “OPENED” (links op de controller) en houd deze ingedrukt tot het groene lampje gaat branden.

   • Gebruik “OPEN” en “CLOSE” om de afdekking op de gewenste volledig open positie te brengen.

   • Druk daarna opnieuw op “OPENED” tot het groene lampje uitgaat.
     ➤ De eerste eindpositie is nu opgeslagen.

5. Stel nu de gesloten-positie in:

   • Druk op de knop “CLOSED” tot de groene LED gaat branden.

   • Beweeg de afdekking met “OPEN” of “CLOSE” naar de gewenste volledig gesloten positie.

   • Druk opnieuw op “CLOSED” tot de groene LED uitgaat.

✅ De eindschakelaars zijn nu geprogrammeerd en het systeem werkt in AUTOMATISCHE MODUS.

Belangrijke opmerkingen:

• Je kunt de eindschakelaars op elk moment opnieuw corrigeren.
